Presa de turnare RTM crește eficiența producției

Deblocați o productivitate mai mare cu tehnologia avansată de presă RTM

Căutarea excelenței în producție necesită inovare continuă în tehnologia proceselor, iar presa de turnare prin transfer de rășină (RTM) reprezintă un echipament esențial în această călătorie. Trecând dincolo de metodele tradiționale de turnare deschisă sau tehnicile mai lente de fabricare a compozitelor, modernul Presă de turnare RTM oferă o abordare în sistem închis care îmbunătățește semnificativ ratele de producție, îmbunătățește calitatea pieselor și reduce risipa de materiale și impactul asupra mediului. Acest articol analizează în profunzime avantajele de bază ale integrării unei prese RTM în fluxul dvs. de lucru de producție, oferind o analiză detaliată a principiilor sale operaționale, a beneficiilor cheie și a factorilor critici de luat în considerare pentru o implementare de succes. Vom explora modul în care această tehnologie nu numai că mărește eficiența, ci deschide și noi posibilități pentru crearea de piese compozite complexe, de înaltă performanță, care anterior erau dificile sau costisitoare de produs. Înțelegând capacitățile complete ale procesului RTM, producătorii pot lua decizii informate pentru a-și eficientiza operațiunile, a reduce costul total pe piesă și a obține un avantaj competitiv pe piață.

Cum o presă RTM transformă producția de piese compozite

Operația fundamentală a unei prese de turnare RTM implică injectarea unei rășini lichide într-o matriță închisă care conține o preformă de fibre uscate. Acest proces aparent simplu este guvernat de un control precis al numeroși parametri, care împreună determină calitatea și consistența piesei finale. Transformarea din materii prime într-o componentă finită, de înaltă rezistență, este o dovadă a rafinamentului ingineresc al sistemului de presă RTM.

Ciclul de proces RTM pas cu pas

Un ciclu RTM tipic poate fi împărțit în mai multe etape distincte, fiecare critică pentru succesul operațiunii. Înțelegerea acestui ciclu este esențială pentru a aprecia modul în care presa crește eficiența.

• Pregătirea matriței și plasarea preformelor: Procesul începe cu pregătirea celor două jumătăți ale matriței metalice asortate. Se aplică un agent de decuplare pentru a asigura o demulare ușoară a piesei finite. Armatura cu fibre uscate, care poate fi sub formă de țesături, covorașe cusute sau preforme împletite, este tăiată cu precizie și plasată în jumătatea inferioară a cavității matriței. Această preformă definește proprietățile structurale și forma piesei finale.
• Închiderea și fixarea matriței: Jumătatea superioară a matriței este apoi coborâtă pe jumătatea inferioară, iar sistemul hidraulic sau electric puternic al presei RTM aplică o forță de strângere semnificativă pentru a sigila matrița. Această forță este crucială pentru a rezista la presiunea internă generată în timpul injectării rășinii fără a provoca separarea matriței sau apariția fulgerului. Precizia sistemului de prindere asigură că grosimea piesei este consecventă și repetabilă pe parcursul a mii de cicluri.
• Injectare cu rășină și vindecare: Un sistem de rășină preamestecată, adesea un polimer termorigid, cum ar fi epoxidul, esterul vinilic sau poliesterul, este degazat pentru a îndepărta aerul prins și apoi injectat în matrița etanșă sub presiune și debite controlate. Rășina curge prin preforma de fibre, umezind bine fibrele și deplasând aerul prin orificiile de aerisire plasate strategic. Odată ce matrița este umplută, piesa este ținută în condiții de temperatură controlată pentru a se întări, un proces în care rășina suferă o reacție chimică pentru a deveni o matrice solidă, rigidă de plastic.
• Demolare și post-procesare: După finalizarea ciclului de întărire, forța de strângere este eliberată, matrița se deschide și piesa finită este îndepărtată. În funcție de aplicație, piesa poate suferi o post-procesare minoră, cum ar fi tăierea materialului în exces sau găurirea, dar este adesea un produs cu formă aproape netă, reducând semnificativ munca secundară în comparație cu alte metode.

Componente cheie ale sistemului pentru o performanță optimă

Eficiența întregului proces RTM depinde în mare măsură de performanța și integrarea componentelor sale de bază. O presă RTM modernă este mai mult decât un simplu dispozitiv de prindere; este o celulă de producție integrată.

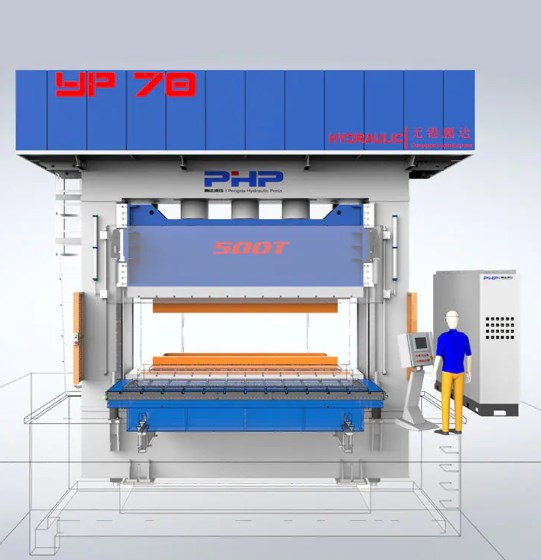

• Cadrul de presare și unitatea de prindere: Aceasta este coloana vertebrală a sistemului, oferind integritatea structurală și forța necesară pentru a menține matrița închisă. Presele moderne oferă forțe de strângere programabile și foarte repetabile.
• Sistem de injectie: Acestea includ contoarele de rășină și catalizator, mixere și pompe de injecție. Precizia în măsurare și amestecare este vitală pentru a obține o chimie consistentă a rășinii și, în consecință, proprietăți mecanice consistente în piesa finală.
• Unitate de control al temperaturii matriței (TCU): TCU circulă un fluid termic prin canalele din matriță pentru a-l încălzi la temperatura precisă necesară pentru fluxul optim de rășină și cinetica de întărire. Controlul precis al temperaturii nu este negociabil pentru a obține cicluri scurte și piese de înaltă calitate.
• Controler logic programabil (PLC): PLC-ul este creierul operațiunii, automatizează întregul ciclu de la închiderea matriței și prindere până la injecție, întărire și demulare. Stochează rețete pentru diferite piese, asigurând repetabilitatea și permițând înregistrarea datelor în scopuri de control al calității.

Factori critici pentru selectarea echipamentului RTM potrivit

Alegerea unei prese de turnare RTM este o investiție de capital semnificativă, iar decizia trebuie să se bazeze pe o evaluare amănunțită a nevoilor dumneavoastră specifice de producție. O presă care este perfect potrivită pentru o aplicație poate fi inadecvată pentru alta. Prin urmare, o evaluare detaliată a specificațiilor tehnice, cerințelor operaționale și a obiectivelor de producție pe termen lung este esențială. Pentru producătorii care doresc să își optimizeze procesul, înțelegând nuanțele specificațiile mașinii RTM de joasă presiune este un punct de plecare fundamental. Sistemele de joasă presiune oferă avantaje distincte, inclusiv costuri reduse cu scule, capacitatea de a utiliza matrițe mai puțin robuste și consum mai mic de energie, făcându-le ideale pentru piese mari, cum ar fi palele turbinelor eoliene sau căzile de baie, unde nu sunt necesare presiuni de injecție extrem de mari.

Analizarea forței de prindere și a dimensiunii platanului

Forța de strângere, măsurată în tone, și dimensiunea platanului, care definește aria maximă a matriței, sunt cele două specificații cele mai de bază, dar critice. Forța de strângere necesară este determinată de aria proiectată a piesei (inclusiv sistemul de rulare) și de presiunea maximă de injecție așteptată în interiorul cavității matriței. Forța de strângere insuficientă va duce la deformarea mucegaiului și fulgerarea, creând deșeuri și necesitând forță de muncă post-procesare. Tabelul de mai jos oferă o comparație generală a modului în care dimensiunea piesei se corelează cu cerințele tipice de forță de strângere.

Dincolo de forță, dimensiunea platanului trebuie să se potrivească cu dimensiunile fizice ale matriței, inclusiv orice dispozitive auxiliare, cum ar fi extractoare sau glisiere hidraulice de miez. De asemenea, este esențial să luați în considerare deschiderea la lumină naturală (înălțimea maximă a matriței pe care presa o poate accepta) și cursa presei pentru a asigura compatibilitatea cu sculele dvs.

Evaluarea integrării sistemelor de control și automatizărilor

Nivelul de sofisticare al sistemului de control al presei are un impact direct asupra ușurinței în utilizare, repetabilității și integrității datelor. Un sistem modern bazat pe PLC cu un ecran tactil HMI (Interfață om-mașină) permite operatorilor să introducă și să stocheze sute de rețete de piese. Parametrii cheie, cum ar fi presiunea de injecție, debitul, temperatura rășinii și temperatura matriței ar trebui monitorizați și controlați într-un mod în buclă închisă. Pentru operațiunile care vizează producția de volum mare, potențialul de automatizare ar trebui să fie un aspect cheie. Aceasta include integrarea cu roboți pentru încărcarea preformelor și descărcarea pieselor finite, precum și cu echipamentele din amonte și din aval. Un sistem de control robust este ceea ce permite unui producător să producă în mod constant piese de înaltă calitate și oferă datele de trasabilitate necesare multor industrii avansate.

Îmbunătățirea calității pieselor și obținerea eficienței costurilor

Motorul principal pentru adoptarea tehnologiei RTM este îmbunătățirea semnificativă a calității pieselor și beneficiile economice asociate. Spre deosebire de procesele de turnare deschise, RTM produce piese cu două suprafețe finisate, netede (partea A și partea B), ceea ce este foarte de dorit pentru aplicații estetice. Procesul de matriță închisă are ca rezultat, de asemenea, rapoarte mult mai consistente dintre fibră și rășină și proprietăți mecanice superioare, deoarece arhitectura fibrei nu este perturbată în timpul fazei de aplicare a rășinii. Atunci când se evaluează propunerea de valoare globală, este esențial să se efectueze a analiza cost-beneficiu a RTM vs hand lay up . În timp ce investiția inițială într-o presă RTM și matrițe metalice potrivite este mai mare decât în ​​sculele pentru așezarea manuală, economiile pe termen lung sunt substanțiale și multiple.

Proprietăți mecanice superioare și finisaj de suprafață

Avantajele de calitate ale RTM sunt incontestabile. Procesul permite utilizarea armăturilor cu fibre continue de înaltă performanță, care sunt așezate într-un mod controlat pentru a optimiza rezistența și rigiditatea în direcții specifice. Consolidarea sub presiune și căldură are ca rezultat un compozit cu un conținut foarte scăzut de goluri (de obicei, mai puțin de 1%), care se traduce direct la o rezistență la forfecare interlaminară mai mare și o rezistență la oboseală. În plus, suprafața care reproduce suprafața matriței este de o calitate excepțională, obținând adesea un finisaj de Clasa A direct din matriță, ceea ce elimină sau reduce drastic nevoia de șlefuire și pregătire pentru vopsire. Acesta este un contrast puternic cu întinderea manuală, unde partea deschisă a piesei este aspră și necesită muncă semnificativă pentru a obține o suprafață acceptabilă.

Reducerea costurilor operaționale și a impactului asupra mediului

Beneficiile economice ale RTM se extind cu mult dincolo de economiile de muncă. Natura cu matriță închisă a procesului conține emisii de stiren (pentru rășini poliester și vinilester) și VOC (compuși organici volatili) mult mai eficient decât turnarea deschisă, ajutând producătorii să respecte reglementările stricte de mediu și creând un loc de muncă mai sigur. Utilizarea materialului este, de asemenea, mai eficientă. În întinderea manuală, excesul de rășină este tipic, ceea ce duce la deșeuri și piese mai grele. Injecția de precizie a RTM controlează cantitatea de rășină utilizată, rezultând o greutate mai mică a părții și un cost redus al materialului. Următoarea listă prezintă domeniile cheie de economisire a costurilor:

• Reducerea costului muncii: RTM necesită mult mai puțin forță de muncă decât întinderea manuală. Un singur operator poate gestiona adesea mai multe prese, în timp ce întinderea manuală necesită muncitori calificați pentru fiecare piesă.
• Eficiența materialului: Contorizarea precisă a rășinii și o matriță închisă minimizează risipa, ceea ce duce la economii directe de materii prime.
• Reprelucrare și deșeuri reduse: Repetabilitate ridicată și automatizarea RTM conduc la piese constant bune, reducând dramatic ratele de respingere și costurile asociate cu repararea pieselor defecte.
• Costuri mai mici de conformitate cu mediul: Emisiile reduse reduc sarcina asupra sistemelor de ventilație și de reducere a aerului, rezultând costuri operaționale mai mici pentru fabrică.

Optimizarea procesului RTM pentru geometrii complexe

Pe măsură ce cererea de piese compozite ușoare, puternice și cu forme complicate crește, capacitatea procesului RTM de a se adapta la proiecte complexe devine un avantaj major. Cu toate acestea, turnarea cu succes a pieselor cu înclinări adânci, decupări sau grosimi variate necesită o abordare sofisticată atât pentru proiectarea matriței, cât și pentru controlul procesului. Pentru inginerii care abordează aceste provocări, găsesc cel mai bun Parametrii de turnare RTM pentru compozite groase este o sarcină comună și critică. Secțiunile groase sunt predispuse la udare incompletă sau supraîncălzire exotermă în timpul întăririi, ceea ce poate duce la goluri interne sau la crăparea matricei. Optimizarea parametrilor cum ar fi locația porții de injecție, plasarea ventilației, presiunea de injecție și un ciclu de întărire în mai multe etape este esențială pentru a se asigura că rășina pătrunde complet în preforma și se întărește uniform, fără defecte.

Strategii pentru turnarea pieselor complicate și adânci

Producerea pieselor cu geometrii complexe necesită o planificare atentă pentru a se asigura că rășina curge uniform și umple complet cavitatea matriței. O strategie cheie este utilizarea software-ului de dinamică computațională a fluidelor (CFD) pentru a simula fluxul de rășină în timpul etapei de umplere. Această simulare ajută la identificarea potențialelor puncte uscate sau a curselor de curse (flux preferențial de-a lungul canalelor cu rezistență mai mică) înainte de construirea unei singure matrițe. Pe baza simulării, inginerii pot optimiza numărul și locația porților de injecție și a orificiilor de aerisire. Pentru piesele cu aspirare adâncă, poate fi necesar să folosiți mai multe puncte de injecție pentru a vă asigura că rășina ajunge în toate zonele preformei simultan. În plus, matrița poate încorpora caracteristici precum glisiere sau dispozitive de ridicare pentru a crea decupări, permițând piesei să fie deformată fără deteriorare.

Asigurarea întăririi uniforme și minimizarea tensiunilor reziduale

În piesele complexe, variațiile de grosime pot duce la rate de întărire diferențiate. Secțiunile mai groase se întăresc mai lent din cauza masei termice sau se pot supraîncălzi din cauza naturii exoterme a reacției rășinii. Această întărire neuniformă poate bloca solicitările reziduale, ceea ce duce la deformarea părții sau la inexactitatea dimensională după demulare. Pentru a contracara acest lucru, sistemul de control al temperaturii matriței trebuie să fie zonat precis pentru a furniza temperaturi diferite în diferite zone ale matriței, promovând un profil de întărire mai uniform în întreaga piesă. În plus, utilizarea unui sistem de rășină cu o temperatură exotermă de vârf mai scăzută și adaptarea ciclului de întărire cu timpi de menținere și rate de rampă adecvate sunt măsuri vitale de control al procesului pentru obținerea stabilității dimensionale în piesele complexe RTM.

Menținerea presei RTM pentru fiabilitate pe termen lung

Pentru a ne asigura că o presă RTM continuă să ofere eficiență ridicată și calitate a pieselor pe toată durata de viață operațională, un regim de întreținere proactiv și sistematic nu este negociabil. Timpul de nefuncționare neplanificat este unul dintre cele mai mari costuri în producție și este adesea rezultatul întreținerii neglijate. O presă bine întreținută nu numai că funcționează mai fiabil, dar își menține și precizia, care este direct legată de consistența pieselor pe care le produce. Un cuprinzător program de întreținere pentru o presă RTM trebuie dezvoltate și respectate cu rigurozitate, cuprinzând sarcini zilnice, săptămânale, lunare și anuale. Acest program ar trebui să se bazeze pe recomandările producătorului, dar și să fie adaptat volumului specific de producție și condițiilor de mediu ale unității dumneavoastră.

Verificări de întreținere zilnice și săptămânale esențiale

Multe probleme critice pot fi identificate și prevenite prin simple inspecții vizuale zilnice și verificări de rutină. Aceste sarcini reprezintă prima linie de apărare împotriva defecțiunilor majore.

• Verificări zilnice: Operatorii trebuie să verifice dacă există scurgeri de ulei hidraulic în jurul cilindrilor, supapelor și conductelor. Verificați nivelul uleiului hidraulic din rezervor. Ascultați zgomotele neobișnuite de la pompe, motoare sau mecanismul de prindere. Inspectați vizual furtunurile de încălzire și conexiunile de pe unitatea de control al temperaturii matriței pentru semne de uzură sau scurgeri.
• Verificări săptămânale: Curățați plăcile pentru a preveni ca resturile să afecteze alinierea matriței sau calitatea pieselor. Verificați starea fluidului hidraulic pentru semne de contaminare sau degradare. Verificați calibrarea senzorilor de presiune și temperatură. Verificați conexiunile electrice pentru etanșeitate și semne de supraîncălzire.

Întreținere proactivă pe termen lung și înlocuire a componentelor

Dincolo de sarcinile zilnice și săptămânale, este necesar un plan de întreținere mai aprofundat pentru a aborda uzura componentelor în timp. Pentru instalațiile care operează în mai multe schimburi, întrebarea de cum să creșteți puterea cu o presă RTM cu mai multe lumină de zi apare adesea. O presă multifuncțională, care are mai multe stații de matriță între plăcile sale, poate crește dramatic producția, permițând întărirea unei piese în timp ce alta este injectată și o a treia este deformată. Cu toate acestea, această mașinărie complexă necesită un program de întreținere și mai riguros. Activitățile cheie de întreținere pe termen lung includ:

• Revizia sistemului hidraulic: Schimbarea periodică a fluidului hidraulic și a filtrelor este crucială. În timp, etanșările și furtunurile din sistemul hidraulic se vor degrada și ar trebui înlocuite ca parte a unui program de întreținere preventivă pentru a evita defecțiuni catastrofale.
• Inspecție plată și bară de legătură: Platanele trebuie verificate pentru planeitate și barele de legătură pentru orice semne de întindere sau zgârieturi. Nealinierea poate cauza o forță de strângere neuniformă și variații ale grosimii pieselor.
• Întreținerea sistemului de injecție: Contoarele de precizie, mixerele și pompele sistemului de injecție trebuie curățate și întreținute în mod regulat pentru a preveni acumularea de rășină și pentru a asigura un control precis al raportului. Mixerele statice trebuie înlocuite conform recomandărilor.
• Verificarea sistemului de control: PLC-urile, senzorii și dispozitivele de blocare de siguranță trebuie testate și calibrate periodic pentru a se asigura că funcționează corect, menținând repetabilitatea procesului și siguranța operatorului.

Investind într-o cultură disciplinată de întreținere, producătorii pot maximiza timpul de funcționare, performanța și rentabilitatea investiției presei lor de turnare RTM, asigurându-se că aceasta rămâne o piatră de temelie a unei producții eficiente pentru anii următori..
