SMC (Compus de turnare foaie)
Potrivit pentru producția în masă a produselor care necesită o calitate ridicată a suprafeței și rezistență la intemperii, sunt sensibile la costuri și nu necesită rezistență structurală extremă sau proprietăți ușoare. Avantajele sale includ performanță stabilă de turnare, finisare bună a suprafeței și automatizare matură. Cu toate acestea, este relativ greu, cu proprietăți mecanice limitate (comparativ cu compozitele cu fibre continue) și precizie dimensională.
HP-RTM (formare prin transfer de rășină de înaltă presiune)
Potrivit pentru componentele structurale care necesită rigiditate/rezistență ridicată, design ușor și continuitate a fibrei, sau atunci când raportul rezistență-greutate este un factor cheie în producție. Avantajele sale includ rezistența specifică ridicată a produsului final și capacitatea de a produce piese structurale cu pereți subțiri și cu deschidere mare. Dezavantajele sunt procese complexe, costuri ridicate pentru matrițe, scule și materiale și cerințe stricte de control al procesului. Durata ciclului și productivitatea sunt limitate de sistemul de întărire.
1. Diferența materială
|
| SMC | HP-RTM |
| Compune | Fibre tăiate (în principal fibre de sticlă) materiale de umplutură matrice de poliester sau rășini nesaturate/ignifuge/acceleratori modificatori de întărire. Materialul este furnizat sub formă de foaie (compus preamestec). | Țesătura imersată de intervenție (țesătură unidirecțională, țesătură, țesătură laminată, preformă de fibre continuă) rășină lichidă cu vâscozitate scăzută (substitut epoxidic/poliester nesaturat/stiren etc.) se injectează și se întărește sub presiune înaltă. |
| Fibră proprietăți | Fibre tăiate sau orientate aleatoriu, fără armătură continuă cu fibre - performanța este echilibrată în toate direcțiile (izotrope), dar rezistența și rigiditatea specifică sunt mai mici decât cele ale compozitelor cu fibre continue. | Fibre continue (sticlă, carbon sau hibrid), cu orientări configurabile, care oferă proprietăți mecanice excelente, în special pe direcția fibrei. |
| Formula a avantaj | Ușor ignifug (de obicei atingând clasificarea UL94 V-0 sau îndeplinind standardele de ignifugare auto), cu rezistență bună la intemperii și stabilitate dimensională. | Poate obține fracții de volum înalte de sticlă sau fibră de carbon (rezistență mare, rigiditate ridicată, ușoare), cu sisteme de rășini selectabile pentru a îmbunătăți stabilitatea termică, aderența și ignifugarea (deși modificările ignifuge pot fi mai complexe și mai costisitoare). |
| Suprafata si post-tratament | Oferă o suprafață netedă ușor potrivită pentru vopsire și vopsire. | Trebuie acordată atenție controlului penetrării rășinii și a suprafeței mucegaiului; post-procesarea este de obicei necesară pentru a obține o calitate înaltă a suprafeței. |
2. Calitatea produsului final
|
| SMC | HP-RTM |
| mecanic Proprietăți | Rezistența la tracțiune și forfecare sunt moderate, făcându-l potrivit pentru componente supuse sarcinilor uniforme sau pentru capace neportante neprimare. Rezistența la impact este medie, deși fibrele tăiate oferă un avantaj de absorbție a energiei. | De-a lungul direcției fibrei, rezistența și rigiditatea pot fi mult mai mari decât SMC; rezistența la oboseală și rezistența la fisurare sunt superioare, făcându-l potrivit pentru structuri portante sau componente supuse forțelor puternice de impact sau de torsiune. |
| Dimensional Precizie și Stabilitate | Format prin presare, cu bună stabilitate dimensională; totuși, toleranțele pentru grosime și caracteristicile geometrice mici sunt influențate de fluxul de material și de designul matriței. | Cerințe ridicate pentru controlul grosimii și umplerii locale; dacă injecția și ventilația sunt bine proiectate, se poate obține o precizie dimensională ridicată, dar contracția rășinii necesită, de asemenea, un control și o compensare precise. |
| Calitatea suprafeței / aspect | Poate obține o suprafață netedă direct, potrivită pentru cerințele estetice ale capacelor expuse, cu o bună aderență a vopselei. | Suprafețele formate direct pot necesita un post-tratament (lac, lustruire, acoperire sau peliculă) pentru a obține același nivel de aspect ca SMC; Dar tehnologia gelcoat-ului sau membranei de mod comun poate fi folosită și pentru a îmbunătăți aspectul, ceea ce crește costul. |
3. Apăsaţi şi Echipament auxiliar

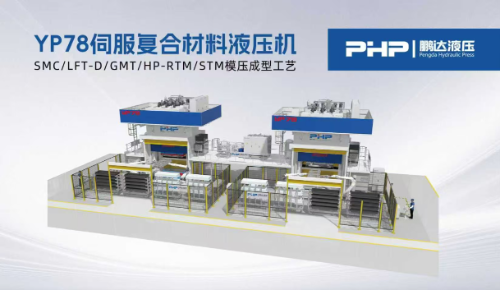

SMC necesită investiții în echipamente relativ reduse și este matur și stabil din punct de vedere tehnologic. De obicei, procesarea SMC necesită doar o presă, un set de matrițe și un sistem de încălzire pentru a produce piese. Cerințele funcționale pentru presă nu sunt mari. Materiile prime pot fi achiziționate direct sub formă de foi și cântărite și tăiate cu ajutorul unei mașini de tăiat SMC. După turnare, piesele finite necesită doar șlefuire.

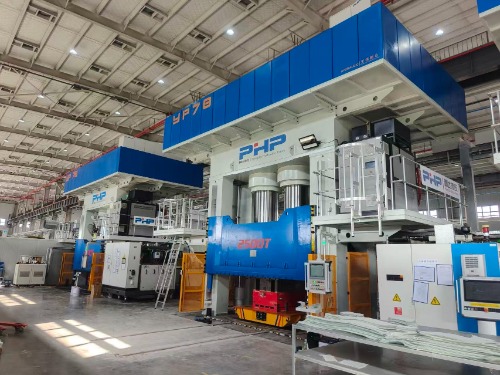

HP-RTM necesită o investiție mai mare în echipamente. De obicei, materialul trebuie întâi să fie preîncălzit și preformat, apoi supus turnării prin injecție la presiune înaltă într-o presă cu tonaj mare și în cele din urmă să fie tuns și tăiat folosind un cutter cu laser. Întregul proces - de la materia primă până la produsul finit - necesită echipamente care includ: o presă de preformare de 100-200 de tone (cu sistem de încălzire), o presă de turnare de 2500-3500 de tone (cu încălzire). sistem, sistem de vid și funcția de nivelare în patru colțuri), două seturi de matrite, mașină de tăiat, mașină de injectare rășină, dispozitive de răcire și întărire, dispozitiv de tăiere cu laser și tester de etanșeitate. Investiția inițială este substanțială.
4. Altele
Întreținere și reciclabilitate: Atât SMC, cât și HP-RTM sunt sisteme termorigide, făcând reciclarea dificilă.

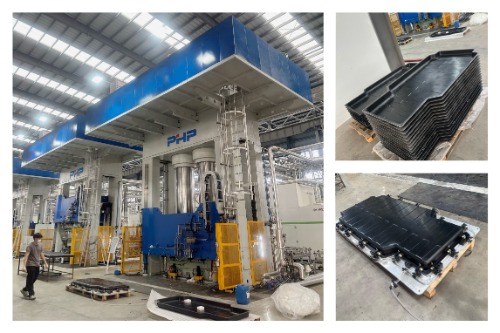

Ușurare: HP-RTM (în special atunci când se utilizați fibră de carbon) poate reduce semnificativ greutatea în comparație cu SMC. Atunci când aplicat carcaselor bateriei, poate îmbunătăți autonomia autovehiculului sau scădea costurile totale bateriei.
Lanțul de aprovizionare/Risc de disponibilitate: Lanțul de aprovizionare pentru SMC fibre tocate este, în general, stabil; Fibrele de carbon și rășinile de înaltă performanță pot experimenta fluctuații semnificative ale prețurilor în timpul aprovizionării strânse, necesitând evaluarea stabilității aprovizionării pe termen lung.
Flexibilitate procesului: HP-RTM este mai flexibil pentru structurile integrate complexe, reducând numărul de părți de asamblare ulterioare (greutate ușoară și mai puține etape de asamblare), dar matrițele și procesele sunt mai greu de modificate rapid. SMC este mai potrivit pentru producția de volum mare cu variații de design minime.
Siguranță și Riscuri operaționale: Sistemele de injecție și întărire cu rășină HP-RTM pot implica componente toxice sau volatile cu vâscozitate scăzută, care necesită un control mai strict al mediului de operare, ventilație și echipament personal de protecție.
5. Rezumat
|
| SMC | HP-RTM |
| Fibră Type | Fibre aleatorii tăiate | Fibre continue (orientabile) |
| Costul materialului pe parte | Scăzut | Ridicat (datorită costului fibrei de carbon/epoxidice) |
| Complexitatea instrumentului / echipamentului | Mijloc (apăsați încălzire) | Ridicat (Necesită măsurare prin injecție, matrițe sigilate, încălzire și vid) |
| Durata ciclului / Capacitatea de producție | Potrivit pentru producția de volum mare | Capacitatea de producție depinde de întărirea rășinii; poate fi mărită prin procesare paralelă. |
| Calitatea suprafeței | Excelent (ușor de realizat o suprafață netedă, atractivă) | Necesită tehnologie suplimentară de prelucrare sau film |
| Rezistență structurală / ponderare ușoară | Mijloc | Ridicat (mai ales când se folosește fibră de carbon) |
| Ignifug / Rezistent la intemperii | Este ușor de realizat prin formulare | Necesită formulare specializată, cu cost ridicat |
| Componente aplicabile | Huse estetice, capace și piese de mare volum | Carcase portante, armături și structuri complexe integrate |
